钢格栅板上如何给管道开孔?

[来源:原创]       [作者:guancheng]       [时间:2016-08-25 07:25:51]       [点击:]

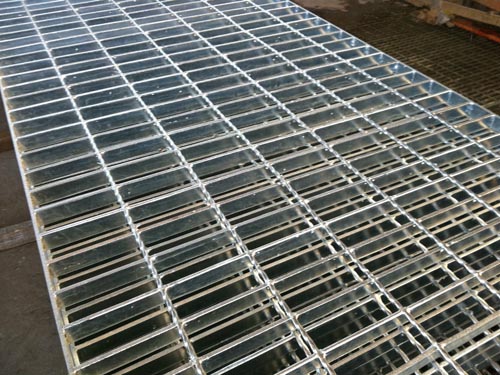

钢格栅板上如何给管道开孔?


下面我们就介绍一下在钢格栅板上管道开孔

  1)开孔形式:钢格栅板上的开孔形式分两种:圆形开孔和方形(椭圆)开孔。对于排管原则上采用方形(椭圆)开孔,对于单管可统一为圆形或方形开孔。

  2)开孔相关参数测量

  在施工中,实际参数测量(图纸数据)直接影响到钢格栅板安装尺寸是否准确。要求钢格栅板开孔的基准点和管道安装的基准点一致,测量管道的实际外径偏差±10mm。

  3)开孔划线要求

  根据基准点、图纸尺寸划出开孔的具体位置,在画线过程中要考虑到管子热膨胀、保温余量。

  4)开孔具体实施要求

  钢格栅板表面一般为镀锌,根据划线位置采用机械切割,且使施工面平整、光洁,易于下一步的施工;当开孔统一为圆形(或方形)时,其半径(或边长/2)按下列标准执行。

  a)管道直径Φ<50mm,钢格栅板开孔半径R=Φ/2+δ1+δ2+30。

  注:①—管子外径,单位mm;δ1—保温厚度,单位mm;δ2—管子热位移量,单位mm。

  b)管道直径219>Φ≥50mm,格栅板开孔半径R=Φ/2+δ1+δ2+50。

  c)管道直径Φ≥219mm,格栅板开孔半径R=Φ/2+δ1+δ2+65。

  d)设备管道安装贯穿栅格平台需切割平台时,切割孔要规范,有保温的管道要予留保温及膨胀量,切割后的圆孔用扁铁煨圆焊好,保证工艺美观。
